Multilyzer STx（简明型号：M60x）
产品应用：
M60x 烟气分析仪广泛适用于以燃气、燃油、燃煤及其它固体颗粒物为燃料的各种中小型燃烧系统，以及CO浓度安全检查。尤其是您测量固体燃料系统的理想选择（如：以木材为燃料的燃烧系统，在燃烧不*的情况下烟气中CO的瞬时峰值浓度可达到20000ppm甚至更高）。如：燃烧器、燃油锅炉、燃煤锅炉等各种热能设备的烟气检测和燃烧效率调节，以及火力发电厂脱硫脱硝工程的烟气检测等。
手持式烟气分析仪M60x产品描述：

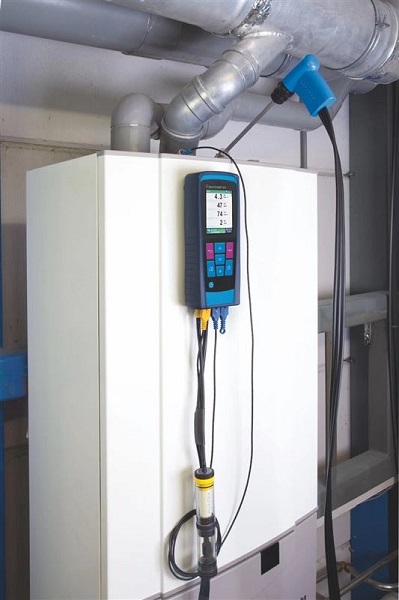

M60x 是一款具有流线型设计的手持式烟气分析仪，小巧轻便,易于携带，坚固耐用的保护套背部带有磁铁吸附功能，可实现免提操作。TFT彩色显示屏可同时显示8行/4行/1行测量值。紧凑型的设计使设备最多可配备六种传感器(O2、CO/H2、COhigh、NO、SO2、CO2红外或者NO2 )。氧传感器具有延长的使用寿命并且耐腐蚀。
计算参数：CO未稀释（无空气），λ，CO2，燃烧效率，烟气损失，露点，温差。
CO传感器带H2补偿。数据记录器功能允许以可自定义的间隔进行长期测量保存数据。
标配低能耗蓝牙、红外接口，通过低能耗蓝牙打印机或红外热敏打印机,实时打印测量数据或者储存的数据。另外，仪器提供二维码功能，可通过智能手机、平板电脑将测量数据传输到任何管理软件。
操作：
M60x 开机后， 会立即出现一个由彩色图标构成的下拉菜单。滚动触摸轮可以用来选择烟气分析、温度测量、环境CO测量、仪器设置、压力测量、编辑MicroSD存储等不同功能,用确认键确认选择。
当使用烟气分析功能时，会出现一个空气中的自动校准过程，校准结束后首先需要选择燃料。
种类。随后，测量值就会显示在屏幕上。
手持式烟气分析仪M60x彩色显示屏：
M60x 有一个3.5"的TFT彩色显示屏，分辨率为240×320。每个测量菜单以不同的色彩显示，从而简化导航。
大视角显示器，*的清晰度和背光确保测量值在任何情况下都清晰可见。
综合功能
|
测量参数： ・O2 ・COhigh ・COH2(H 2-补偿) ・CO2 (红外) ・NO ・NO2 ・SO2 ・差压/抽力 ・Tair（环境温度） ・Tgas（烟气温度） ・ΔTgas（温差测量） ・大气压 |
计算参数： ・流速 ・CO2 ・CO(未稀释) ・温差 ・燃烧效率 ・λ(过量空气系数) ・烟气损失值 ・COref(与O2配置) ・Tau(露点) ・NOx(NO+NO2 ) ・NOx参考值 ・SO2参考值 |
APPs数据处理
通过EuroSoft APP轻松显示和处理测量值。
安全性
为了保障中央供暖系统建筑物中居住者/用户的安全性，M60x提供了一个*的功能，用于测量周围空气中一氧化碳的浓度。这将使用户能够及时注意到中央供热系统的故障并及时进行维修。
M60x 具有开机自检功能，以确保仪器的正常工作。所有传感器进行新鲜空气中的零点校准，电池信息亦会显示在屏幕上，如果超过预先设定的校准日期，将会在屏幕上显示一条"服务"消息。
M60x 采样探枪含有烟气冷凝过滤装置，此装置含冷凝阱、精细过滤芯及Teflon滤膜，可防止冷凝水和烟尘进入传感器中。用户可以实时查看冷凝过滤器状态并及时排空冷凝阱。
认证标准
EN50379 是的关于燃烧系统烟气测量技术的欧洲标准。M60x取得EN50379第1和2部分认证，并通过严格的TüV实验室检测。
技术参数：
|
O2 |
|
|
量程 |
0 ~ 25.0 Vol.% |
|
精确度 |
±0.2 Vol.%测量值 |
|
分辨率 |
0.01 Vol.% |
|
CO带H2补偿 |
|
|
量程 |
0 ~ 20,000 ppm |
|
精确度 |
±5 ppm (< 50 ppm) ±5%测量值(> 50 ppm) |
|
分辨率 |
1 ppm |
|
CO2红外 |
|
|
量程 |
0 ~ 20.0 Vol.%（标准量程） 0 ~ 40.0 Vol.%（最大量程） |
|
精确度 |
±0.2 Vol.% |
|
分辨率 |
0.1 Vol.% |
|
烟气温度 |
|
|
量程 |
0 ~ +1,200 °C |
|
精确度 |
±1 °C +1 (0 ~ +300 °C) ±1 %测量值(> +300 °C) |
|
分辨率 |
0.1 °C |
|
燃烧空气温度 |
|
|
量程 |
-20 ~ +200 °C |
|
精确度 |
±3 °C+1位(-20 ~ 0 °C) ±1 °C+1位(0,1 ~+200 °C) |
|
分辨率 |
0.1 °C |
|
压力/抽力 |
|
|
量程 |
±150 hPa |
|
精确度 |
±0.02 Pa+1位 (< ±2,00 hPa) ±1%测量值(>2,00 hPa) |
|
分辨率 |
0.01 hPa (< 19.9 hPa), 0.1hPa (>20 hPa) |
选配
|
NO |
|
|
量程 |
0 ~ 2,000/5,000 ppm |
|
精确度 |
±5 ppm(0~50 ppm) ±5%测量值( >50ppm) |
|
分辨率 |
1 ppm |
|
NO2 |
|
|
量程 |
0 ~ 200 ppm/1,000 ppm |
|
精确度 |
±5 ppm(0~100 ppm) ±5%测量值( >100ppm) |
|
分辨率 |
1 ppm |
|
SO2 |
|
|
量程 |
0 ~ 2,000/5000 ppm |
|
精确度 |
±5ppm(0~100 ppm) ±5%测量值( >100ppm) |
|
分辨率 |
1 ppm |
|
COhigh |
|
|
量程 |
0 ~ 4.0 vol.-% (=40,000 ppm) |
|
精确度 |
±5 vol.%测量值 |
|
分辨率 |
0.005 Vol.-% |
其他参数
|
尺寸(L x W x D) |
220 x 90 x 53 mm (包含磁性保护套) |
|
重量 |
约685 g（包含磁性保护套） |
|
外壳材质 |
高强度塑料 |
|
显示屏 |
彩色显示屏3.5",(240 x 320) |
|
数据通讯 |
红外接口 |
|
低能耗蓝牙 |
|
|
二维码 |
|
|
打印机 |
红外热敏打印机/蓝牙打印机 |
|
存储 |
选配MicroSD/SDHC卡，存储高达32 GB |
|
工作温度 |
5 ~ 40 °C |
|
存储温度 |
-20 ~ +50 °C |
|
防护等级 |
IP42 (EN 60529) |
|
电池信息 |
锂电池，3.6 V / 2900 mAh |
|
主电源 |
Mini USB (5 V) |
标准配件
- 手提式仪器箱
- 300mm 烟气采样探枪,带2.4m软管
- 冷凝过滤器KFP
- 仪器磁性保护套
- 充电器/USB线缆
- 环境温度探头
- 使用说明书(包含EN50379证书)
- 出厂校验证书
|
描述 |
订货号 |
|
M60x主机 |
|
|
M60x O2，CO/H2，NOlow，烟气温度，环境温度，差压（仅仪器） |
M047 30 210 |
|
M60x O2，CO/H2，NOlow，NO2，烟气温度，环境温度，差压（仅仪器） |
M047 43 210 |
|
M60x O2，CO/H2，NOlow , SO2，NO2，烟气温度，环境温度，差压（仅仪器） |
M047 47 210 |
|
M60x，其他任意传感器组合请与我们联系 |
根据客户要求 |
|
标配 |
|
|
手提式仪器箱 |
500541 |
|
烟气采样探枪：290mm探针，1.8m软管，带手柄和固定锥 |
500267 |
|
烟气冷凝过滤器（与采样探枪结合使用） |
500190 |
|
环境温度探头 |
521844 |
|
充电器 |
523493 |
|
USB接口充电线缆 |
523506 |
|
MicroSD卡（4GB）及读卡器 |
511035 |
|
备用耗材：烟尘精细过滤芯（5只装）和烟尘Teflon滤膜（5片装）组合 |
500208 |
|
选配 |
|
|
扩展SO2测量功能 |
523630C |
|
扩展COhigh测量功能 |
523631C |
|
扩展CO2（红外）测量功能 |
523633C |
|
红外打印机 |
522394.2 |
|
蓝牙打印机 |
523525 |
|
热敏打印纸（5卷装） |
523374 |
|
测量数据自动记录功能 |
511010 |
|
PC端蓝牙通讯控制模块(适用PC对仪器的远程操控) |
500856 |
烟气采样探枪系列
标准采样探枪
1.8m采样软管，前置烟气冷凝过滤器KFP；290mm不锈钢探针；固定锥可调节长度；探针前端内置热电偶，可测量烟温，不带压力测量接口(蓝色接口，如右图)PN. 500264+500190
1.8m采样软管，前置烟气冷凝过滤器KFP；290mm不锈钢探针；固定锥可调节长度；探针前端内置热电偶，可测量烟温；带压力测量接口(蓝色接口,如右图) PN. 500267+500190
高级标准采样探枪
2.4m采样软管，前置烟气冷凝过滤器KFP；300mm不锈钢探针，不锈钢螺纹接口；探针前端内置热电偶，可测量烟温；带压力测量接口(蓝色接口，如右图) PN. 500270+500190
柔性采样探枪
2.4m采样软管，前置烟气冷凝过滤器KFP；1000mm柔性探针，带固定锥调节长度；探针前端内置热电偶，可测量烟温；带压力测量接口(蓝色接口，如右图) PN. 500703+500190
可选配件
可更换式烟气采样探枪系列
探枪手柄,用于可更换探枪。
探枪手柄,带软管和冷凝过滤器KFP。
|
PN. |
描述 |
|
523228 |
不锈钢探枪，Ø 8 mm，180 mm |
|
523229 |
不锈钢探枪，Ø 8 mm，300 mm |
|
523358 |
柔性探枪，Ø 8 mm，400 mm |
烟气冷凝过滤装置KFP
含冷凝阱、精细过滤芯及Teflon滤膜。
Teflon滤膜（5片装
M60的冷凝过滤器包含一个Teflon滤膜，用于冷凝除水的额外保障。如果冷凝过滤器没有及时排空,滤膜将单向阻止水分进入传感器。
精细过滤芯（5片装
低能耗蓝牙打印机/红外热敏打印机EUROprinter
打印机与测量仪器通过蓝牙/红外进行通信连接,用于打印仪器的测量结果。适用于AFRISO烟气分析仪B20,M60,以及S4600-ST系列压力计。
包含附件：电池、1卷打印纸、使用说明书
打印纸 （5卷）
